Apraksts

GETI GWH01 4000 W MPPT invertors nodrošina tiešu fotovoltaisko paneļu sistēmu izmantošanu rezistīvu sildierīču darbināšanai, piemēram:

• elektriskajiem boileriem,

• elektriskajiem sildītājiem,

• apsildes paklājiem,

• ūdens sildīšanai,

• sildspirālēm u.c.

Invertors ir aprīkots arī ar AC ieeju, kas ļauj to pieslēgt 230 V elektrotīklam un nodrošināt ūdens sildīšanu arī gadījumos, kad saules starojums nav pietiekams.

Svarīgi:

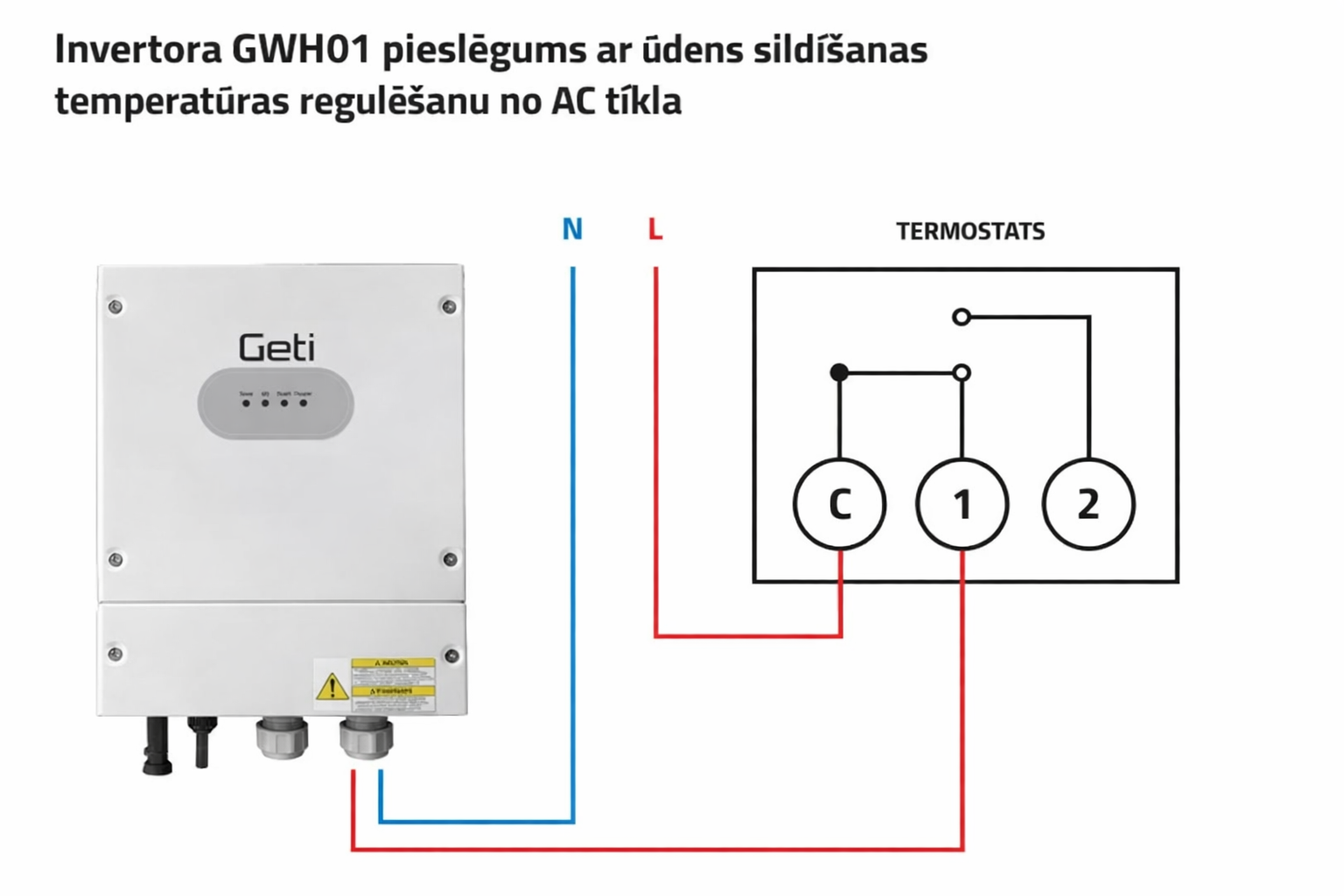

• GETI GWH invertors ir paredzēts tikai rezistīvām slodzēm ar bimetāla termostatu
  (nav piemērots elektroniski vadāmiem termostatiem)

• Invertora izeju (L, N) nedrīkst pieslēgt elektrotīklam vai zemējumam

Sistēma ir vienkārša un viegli uzstādāma — nepieciešams:

• atbilstošs fotovoltaisko paneļu skaits ar maksimālo jaudu līdz 4000 W,

• darba spriegums 160-350 V DC,

• elektrotīkla spriegums 230 V AC,

• pieslēgums rezistīvai slodzei, piemēram: elektriskajam sildītājam, elektriskajam boilerim, sildspirālēm, grīdas apsildei u.c.

LED indikācijas

GETI GWH01 invertors ir aprīkots ar LED diožu paneli, kas informē lietotāju par invertora pašreizējo darbības statusu:

• ūdens sildīšanas indikācija no PV saules paneļiem

• ūdens sildīšanas indikācija no 230 V AC elektrotīkla

• darbības indikācija

• kļūdas statusa indikācija

Saules paneļos saražotā līdzstrāva (DC), kuru nav iespējams tieši pievadīt sildierīcēm, invertorā tiek pārveidota par maiņstrāvu (AC), kas ir piemērota apkures un ūdens sildīšanas ierīču darbināšanai.

Sistēmas maksimālā jauda ir 4000 W. Invertoram ir prioritāra barošana no fotovoltaiskajiem paneļiem, un gadījumā, ja PV spriegums nokrītas zem 120 V, ūdens sildīšana automātiski tiek nodrošināta no 230 V AC elektrotīkla.

Tehniskie parametri

• ieejas spriegums (VDC): 160-350 V DC

• ieejas spriegums (VAC): 230 V AC

• izejas spriegums (VAC): 0-260 V AC

• maksimālā jauda: 4000 W

• slodzes tips: rezistīva slodze ar bimetāla termostatu
  (nav piemērots elektroniski vadāmiem termostatiem)

• rezistīvās slodzes minimālā pretestība: ne mazāka par 13 Ω

• MPPT funkcija: jā

• PV paneļu pieslēgums: virknē vai virknē-paralēli

• prioritārā ieeja: PV saules paneļi

• rezerves ieeja: elektrotīkls 230 V AC

• darba temperatūras diapazons: –25 °C līdz +55 °C

• efektivitāte: > 99 %

• dzesēšana: pasīvā

• aizsardzība pret īssavienojumu ieejā

• aizsardzība pret pārkaršanu

• PV paneļu ieejas pieslēgums: MC4 savienotāji

• 230 V AC ieejas pieslēgums: skrūvju spailes

• 230 V AC izejas pieslēgums: skrūvju spailes

• korpusa materiāls: alumīnijs

• aizsardzības pakāpe: IP65

• izmēri (G × P × A): 250 × 155 × 80 mm

• svars: 3 kg
